01 含油污泥的預處理
含油污泥在油品分離回收PHCs之前，由于含水率高，所以通常先做脫水預處理，不同后續處理技術要求的含水率不同，常用的脫水方法有濃縮法、風化法、機械法和干燥法等。含油污泥的過濾比阻大，屬于難過濾性污泥。目前，重力沉降和機械過濾的組合工藝為最經濟實用的預處理方式，但是重力沉降后的濃縮液屬于多相膠體體系，極難脫穩，難以直接銜接機械脫水，所以需要先調質使油水分離。一般調質劑為醋酸、氫氧化鈉、雙氧水、氧化鈣、硅藻土、聚丙烯酰胺(PAM)等，也可由2～3種調質劑復配使用。林子增等發現，FeCl3也是一種性能良好的含油污泥調質劑，在FeCl3 20 g/L、pH≤8.58、低強度離心(2000 r/min、5 min)條件下，脫水率最高可達57.6%。
添加調質劑脫穩，可能引入新的污染物，引發含油污泥的二次污染，因此開發環境友好的預處理技術具有積極意義。姜赫等利用超聲波預處理含油污泥，海綿效應、局部發熱等作用可提高含油污泥處理效果。然而，超聲波預處理技術的成本高，且參數隨含油污泥成分變化大，尚不能大規模推廣。目前，仍以重力沉降、調質脫穩和機械過濾相結合為主流預處理方式，成本低且脫水效果好，易達到各種油品分離技術的要求。
目前，國內大多數石油開采企業在脫水預處理含油污泥后，通常直接填埋或焚燒，這些方法雖然操作簡單、成本低，但浪費資源，還會對周圍環境造成污染，因此用油品分離法回收含油污泥中的PHCs具有重要作用。
02 油品分離法
含油污泥經過預處理，含水率降低，含油率增加。但即使含油率僅為10%，在經濟角度仍具有資源化回收的意義。油品分離法是從含油污泥中提取 PHCs的必需操作，國內外常用的處理方法有離心分離法、溶劑萃取法、熱解法等。
1.離心分離法

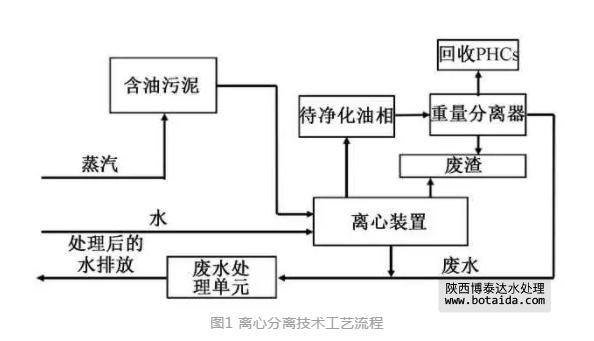

離心分離法處理含油污泥較成熟，利用高速旋轉設備產生強大的離心力，可以在短時間內將含油污泥中不同密度的物相(水、固體顆粒物、PHCs)分離，從而回收PHCs，典型工藝流程如圖1所示。在預處理過程中，通過添加調質劑降低含油污泥的黏度，再高速離心，能通過控制離心強度、轉速等實現三相分離。
離心分離法相對清潔、成熟，且設備一般占地較小。大慶油田第七采油廠的葡萄花含油污泥處理站選用離心分離技術，通過添加40 mg/L的陽離子PAM，3500 r/min離心5～6 h后，含油污泥平均含油率降為1.65%，可回收約28% PHCs。離心分離法在高含水率的含油污泥處理方面具有廣泛的應用前景，但從經濟角度來看，僅限于小規模使用，尚不適用于大型含油污泥處理站。
我國對離心分離裝置的研究和開發還需持續深入。目前，大多數油田使用的離心機為進口設備，如大慶油田引進德國Hiller公司全套自動化離心處理裝置，不僅能有效回收PHCs，還能使處理后的含油污泥滿足黑龍江省地方標準DB23/T 1413—2010《油田含油污泥綜合利用污染控制標準》要求的含油率(<2%)。此外，除應優化工藝參數、改進工藝過程外，更應重視與調質技術的配套使用，特別是安全綠色調質劑的開發。
2.溶劑萃取法
溶劑萃取法選擇一種有機溶劑作為萃取劑，利用“相似相溶”原理，將PHCs溶解并使其與含油污泥中其他組分分離，然后將混合物蒸餾以分離出PHCs和萃取劑，比離心分離法更適用于高含油率油泥、老化油泥等一些處理難度大、回收利用價值高的處理單元。

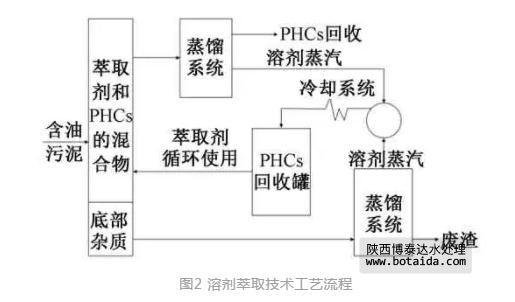

圖2為溶劑萃取法的典型工藝流程，其技術關鍵是萃取劑的選擇。Tian等研制出離子液體增強萃取劑(環己烷和1-乙基-3-甲基-咪唑四氟硼酸鹽)，與單獨使用環己烷對比，在100 r/min攪拌、萃取劑/含油污泥為0.8 mL/g的條件下，離子液體增強萃取劑在更短的時間(10 min)內獲得了(96.92±4.79)%的PHCs回收率。乙烷、二甲苯、二氯甲烷等也是
為提高萃取效率，中國石化洛陽分公司以低壓蒸汽為熱源，以180～300 ℃的餾分油為萃取劑，可從含油率15%的含油污泥中回收PHCs 110～140 kg/t。雖然溶劑萃取法在含油污泥處理上應用廣泛，但低含油率污泥的提取效率偏低，而且溶劑消耗量大、提取時間較長，一方面要繼續開發高效綠色萃取劑，另一方面還要優化萃取劑/含油污泥比、攪拌方式、速率、萃取時間等對回收效果影響較大的工藝參數。
3.熱解法

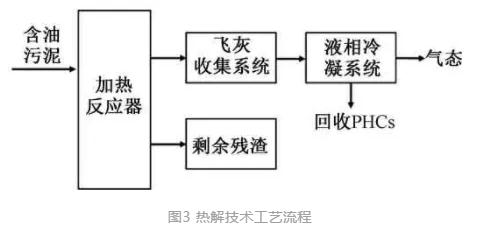

在無氧條件下，含油污泥經高溫熱解轉化為氣、液、固三相，氣相產品以CH4、CO2、H2和CO為主，液相一般為常溫燃油和水，固相殘渣中含有焦炭，一般以回收液態PHCs為主，可不調質達到回收目的。熱解反應在還原氣氛下進行，產二噁英極少，其典型工藝流程如圖3所示。
熱解過程及產物產率的影響因素包括溫度、加熱速率、氣固相停留時間及物料尺寸等，其中溫度影響最為顯著。含油污泥中的有機物在不同熱解溫度下會發生一系列復雜化學反應，如裂解和縮合等。>200 ℃時，含油污泥開始熱解，隨著溫度升高，液相PHCs產量增加，可以開始收集。在450～550 ℃內，隨著熱解溫度的增加，含油污泥的含油率逐漸降低，當熱解溫度達到550 ℃時，1 h后殘渣含油率保持在2%以下，PHCs回收率超過85%，但熱解溫度進一步升高，回收效率反而降低，這是因為溫度超過450 ℃時，裂解產生的重質PHCs發生化學鍵二次斷裂，形成輕質PHCs，525 ℃后會形成更輕質的PHCs，易于揮發。王萬福等分析遼河油田某處含油污泥在600 ℃下的熱解產物，熱解氣中C1—C4組分占90%以上，甲烷占42.13%；液態產物中汽油、煤油和柴油等輕質PHCs含量較高，占85%以上。熱解油易于儲存和運輸，與商業煉油廠的低品位石油餾分相當，可以直接用作柴油發動機燃料。熱解殘渣的表面化學性質有較大差異、孔結構較發達，可用作吸附劑、催化劑、絮凝劑、制取富氫燃氣以及建材原料。
塔河油田年產含油污泥近4×104 m3，目前應用熱解法處理含油污泥，在500 ℃熱解后含油率<0.3%，PHCs回收率為90%，約回收70 kg/t PHCs。熱解含油污泥資源回收率高、二次污染較小，但由于熱解過程易結焦導致受熱不均且設備結構復雜，尚不適合大規模應用于含油污泥處理。
4.其他技術對比

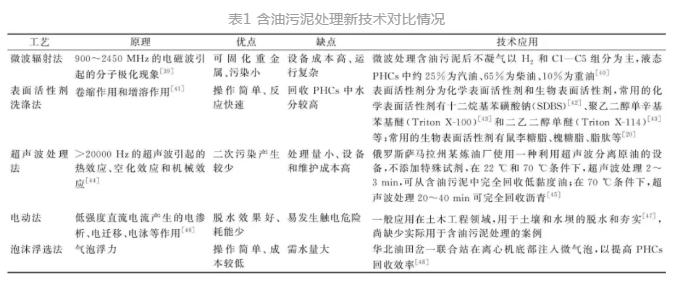

其他技術主要包括微波輻射法、表面活性劑洗滌法、超聲波處理法、電動法、泡沫浮選法等，尚處于實驗室研究階段，具體對比情況見表1。
03 無害化處理法
含油污泥經油品分離后，回收了大部分PHCs，但剩余含油殘渣中仍有少量PHCs殘余，直接排放會危害環境，故需無害化處理以達到排放標準。目前，常用的剩余含油殘渣無害化處理方法相對成熟，主要有焚燒、固化法、生物處理3種。
1.焚 燒
焚燒法是在過量空氣和輔助燃料存在的情況下，使含油污泥在焚燒爐中充分高溫氧化，以盡量減少殘留的有毒有害物質、抑制新污染物生成為目標的方法。焚燒法已在大型煉油廠的含油污泥處理中廣泛應用，是HJ 607—2011《廢礦物油回收利用污染控制技術規范》推薦的處理技術。焚燒爐的性能受多種因素影響，包括燃燒條件、停留時間、溫度、原料質量、輔助燃料等。回轉窯和循環流化床是最常用的含油污泥焚燒爐。
含油污泥相對市政污泥，組成成分更加復雜、含鹽率更高，對焚燒設備的腐蝕性極強，而且焚燒尾氣中含有大量酸性氣體，甚至重金屬，必須配套尾氣處理裝置。同時在焚燒過程中產生的灰渣也需要進一步處理。
含油污泥中含有高濃度的抗燃燒性有害成分，而且經過PHCs回收的剩余含油污泥熱值低，處理成本增加。針對這種狀況，有研究將含油污泥和其他物料協同焚燒，主要分成4個階段：水分揮發析出(<180 ℃)，揮發分析出燃燒(230～500 ℃)，固定碳的燃燒(500～670 ℃)及碳酸鹽高溫分解(680～760 ℃)。
未來，以焚燒法處理剩余含油污泥一方面需要處理焚燒產生的有毒有害物質，防止二次污染；另一方面更要研發高效的焚燒設備。
2.固化法
含油污泥的固化處理是通過物理化學方法將含油污泥固定或包容在惰性固化基材中，形成具有良好機械性能、抗滲透、抗浸出固化產物的技術。常用的固化劑有水泥和粉煤灰等。固化后的含油污泥可作為建筑材料，如用于修筑路基基層，其抗壓性、抗拉性等需要達到JTJ 057—94《公路工程無機結合料穩定材料試驗規程》和JTJ 034—2000《公路路面基層施工技術規范》中水泥穩定碎石路基基層的標準要求。
除了可固化有機物外，也可將一些有害重金屬固定在水泥基體中。Karamalidis等用波特蘭水泥OPC固化煉油廠含油污泥，并評價重金屬的浸出行為，發現pH對重金屬的固化影響最大：pH>6時，重金屬固化率>98%；pH>7時，重金屬固化率>93%；pH>8時，Ni固化率極高(>98%)；但pH為2.5時，重金屬固化率較低，僅為47%。對于粉煤灰等含油污泥焚燒副產物, 均可采用固化法防止重金屬浸出。
3.生物處理
生物處理技術在好氧條件下，利用微生物以含油污泥中的PHCs作為碳源進行新陳代謝，將其轉化為CO2和H2O。目前主要的生物處理技術有地耕法、堆肥法、生物泥漿法和生物強化法。地耕法和堆肥法均利用土壤中的天然微生物自然降解含油污泥中的PHCs，較難控制微生物種類和活性，且占地面積大、受降雨和溫度等自然條件影響較大，且可能污染土壤和地下水，很少實際應用。生物泥漿法和生物強化法均通過接種微生物將含油污泥中的PHCs轉化為低毒性的中間產物 (如有機酸和醛類等), 最終轉化為CO2和H2O，關鍵在于篩選高效的PHCs降解菌。現已發現超過79種能夠降解PHCs的微生物，包括腸桿菌、假單胞菌、不動桿菌、芽孢桿菌等。
含油污泥的生物降解會受到微生物種類、處理時間、溫度、pH、含油濃度和特性等多種因素的影響。任麗君等從渤海油田含油污泥中分離出3株PHCs降解菌，分別為棒狀桿菌、短桿菌和假單胞菌，最適降解條件分別為37 ℃、鹽度3%、pH=8，32 ℃、鹽度1%、pH=8，42 ℃、鹽度1%、pH=6，三種條件30 d對含油污泥中PHCs的降解率分別為39.69%、31.13%和53.29%。營養物質也是影響PHCs降解的重要因素, 因此需要在生物降解過程中補充營養源。Roldan-carrillo等研究含油污泥在不同營養條件下的生物降解效率，發現經過30 d的處理，C∶N∶P為100∶1.74∶0.5的含油污泥中，PHCs去除率為51%；C∶N∶P為100∶1.66∶0.83時，PHCs去除率更高，為58%。
微生物降解PHCs具有局限性，單一微生物不能以所有PHCs為碳源。因此, 含油污泥的生物降解通常需要將多種微生物混合。由于微生物物種之間具有協同和拮抗作用, 所以需篩選具有協同作用的混合菌株。任麗君等篩選出3株降解菌，混合后降解效率為58.08%，明顯高于單一菌株的降解效率。
04 展 望
對于含油污泥處理，單一技術由于限制多，且要綜合考慮經濟、政策等因素，不能很好地適用于含油污泥的處理，若考慮將多種技術結合使用來彌補單一技術的缺陷，可能會找到更經濟有效的處理方法。
針對各大油田產油品質和性質的特點，應盡快構建含油污泥處理技術篩選和組合的方法體系，同時建立典型含水率、含油率的處理技術庫，在工程實踐中指導技術人員因地制宜地選擇合適的處理技術。
目前，不僅要控制含油污泥中的有機污染物，還要關注無機污染物、放射性物質等有毒有害物質，尤其是重金屬，可能會累積到危險水平，且重金屬和其他有毒有害物質的共存可能導致更復雜的污染問題。例如, 多環芳烴和重金屬的綜合影響比多環芳烴更大。
隨著石油資源短缺壓力在未來的加劇，在新能源技術尚未大規模應用之前，還需要深入研究含油率<10%的含油污泥資源化技術，盡可能回收石油資源。
如需要產品及技術服務，請撥打服務熱線：13659219533
選擇陜西博泰達水處理科技有限公司，你永遠值得信賴的產品！
了解更多，請點擊m.qsphotos.com
